Construção Radiation Shield ou Abrigo (faça você mesmo)
- Thread starter Kraliv
- Data de início
-
O novo portal está no ar! Novos meteogramas, cartas, e mais. Mais informações neste tópico
Seguimento Meteorológico: Litoral Norte | Interior Norte e Centro | Litoral Centro | Sul | Açores e Madeira | Livre
Previsões: Curto e médio prazo: até 2 semanas | Longo prazo: mensal e sazonal (Regras e links úteis nos 1ºs posts)
Facebook | Avisos IPMA/Alertas ANEPC
Fil
Cumulonimbus
Re: Planos construção Radiation Shield (faça voçê mesmo)
Eu fiz o meu a partir das instrucções desse último, mas acabei por quase nunca utilizar o ventilador pois o meu abrigo está quase todo o dia à sombra. Acho preferivel deitar mãos à obra a comprar um, visto serem muito caros, tão caros que com o dinheiro de um dava para comprar uma boa estação meteorológica.
Eu fiz o meu a partir das instrucções desse último, mas acabei por quase nunca utilizar o ventilador pois o meu abrigo está quase todo o dia à sombra. Acho preferivel deitar mãos à obra a comprar um, visto serem muito caros, tão caros que com o dinheiro de um dava para comprar uma boa estação meteorológica.
Re: Planos construção Radiation Shield (faça voçê mesmo)
Nem mais Seguindo então o conselho do Fil
Material necessário:
- Uma (boa) meia dúzia de pratos, brancos de preferência,
- Um X-Acto para dar cabo do material
- Cola
- Parafusos, anilhas, porcas, etc...
- Varão de rosca M4 ou M6
- Tubo PVC
Os pratos que utilizei foram comprados no supermercado Modelo, são de plástico resistente e com a vantagen de serem...brancos!
Com o X-Acto e alguma paciência, cortar o círculo interior ods ditos e depois é empilhar com a ajuda do varão e utilizando bocadinhos de tubo de pvc para servir de separador entre cada um.
Edit: As imagens "perderam-se"!!
Nem mais Seguindo então o conselho do Fil Material necessário:
- Uma (boa) meia dúzia de pratos, brancos de preferência,
- Um X-Acto para dar cabo do material
- Cola
- Parafusos, anilhas, porcas, etc...
- Varão de rosca M4 ou M6
- Tubo PVC
Os pratos que utilizei foram comprados no supermercado Modelo, são de plástico resistente e com a vantagen de serem...brancos!
Com o X-Acto e alguma paciência, cortar o círculo interior ods ditos e depois é empilhar com a ajuda do varão e utilizando bocadinhos de tubo de pvc para servir de separador entre cada um.
Edit: As imagens "perderam-se"!!
Última edição:
Mago
Nimbostratus
Re: Planos construção Radiation Shield (faça voçê mesmo)
Muito fixe fico à espera dos próximos episodios,
Atenção um colega meu fez uma parecida com a tua e a sonda da temperatura bloqueava, apos umas conversas com a assistencia tecnica da Oregon descobriu-se que tinha deixado as aberturas um pouco largas demais o que entrava a humidade e impedia o contacto da sonda via radio.
Entao comprou uma mesmo da Oregon.
Bom Trabalho!
Muito fixe fico à espera dos próximos episodios,
Atenção um colega meu fez uma parecida com a tua e a sonda da temperatura bloqueava, apos umas conversas com a assistencia tecnica da Oregon descobriu-se que tinha deixado as aberturas um pouco largas demais o que entrava a humidade e impedia o contacto da sonda via radio.
Entao comprou uma mesmo da Oregon.
Bom Trabalho!
Re: Planos construção Radiation Shield (faça voçê mesmo)
Olá...olá
Pensavam que eu me tinha esquecido, era???

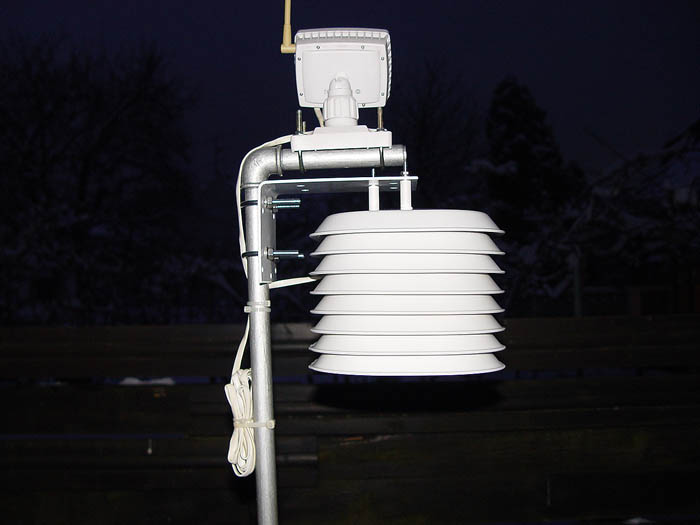

Aqui está a menina depois de terminada
Não ficou exactamente como eu queria... mas tem funcionado bem até agora.
Os valores tenho-os comparado com um Term. Analógico de Máx / Min (colocado à sombra)...
e são muito iguais.
Claro que a Estação Meteorológica dá 19,6ºC e o Term. analógico já está nos 20ºC
As temperaturas mínimas estão também idênticas.
Falta vir calor em força para testar o protector à soalheira.
Olá...olá
Pensavam que eu me tinha esquecido, era???
Aqui está a menina depois de terminada
Não ficou exactamente como eu queria... mas tem funcionado bem até agora.
Os valores tenho-os comparado com um Term. Analógico de Máx / Min (colocado à sombra)...
e são muito iguais.
Claro que a Estação Meteorológica dá 19,6ºC e o Term. analógico já está nos 20ºC
As temperaturas mínimas estão também idênticas.
Falta vir calor em força para testar o protector à soalheira.
Mago
Nimbostratus
Re: Planos construção Radiation Shield (faça voçê mesmo)
Muito bem! parece-me adequada, venha o calor então!
Muito bem! parece-me adequada, venha o calor então!
rossby
Cumulus
Re: Planos construção Radiation Shield (faça voçê mesmo)
PARABENS !
Estou impressionado. Se bem que os bordos das tigelas vão ficar com alguma água depois de chover e eventualmente alterar ligeiramente as condições de humidade do ar que circule, mas nada de significativo.
Isto é um exemplo do que as escolas deste país poderiam fazer com custos mínimos no Programa Ciência Viva, em lugar de gastar os dinheiros públicos em "estaçoesinhas" já prontas e que no fim pouco ou nenhum "gozo" dão aos miúdos. BOM TRABALHO !
Olá...olá
Pensavam que eu me tinha esquecido, era???
Aqui está a menina depois de terminada
Não ficou exactamente como eu queria... mas tem funcionado bem até agora.
Os valores tenho-os comparado com um Term. Analógico de Máx / Min (colocado à sombra)...
e são muito iguais.
Claro que a Estação Meteorológica dá 19,6ºC e o Term. analógico já está nos 20ºC
As temperaturas mínimas estão também idênticas.
Falta vir calor em força para testar o protector à soalheira.
PARABENS !
Estou impressionado
. Se bem que os bordos das tigelas vão ficar com alguma água depois de chover e eventualmente alterar ligeiramente as condições de humidade do ar que circule, mas nada de significativo. Isto é um exemplo do que as escolas deste país poderiam fazer com custos mínimos no Programa Ciência Viva, em lugar de gastar os dinheiros públicos em "estaçoesinhas" já prontas e que no fim pouco ou nenhum "gozo" dão aos miúdos. BOM TRABALHO !
rossby
Cumulus
Re: Planos construção Radiation Shield (faça voçê mesmo)
Peço desculpa
, o seu modelo não tem bordos, por isso está melhor do que a original
PARABENS !
Estou impressionado
Isto é um exemplo do que as escolas deste país poderiam fazer com custos mínimos no Programa Ciência Viva, em lugar de gastar os dinheiros públicos em "estaçoesinhas" já prontas e que no fim pouco ou nenhum "gozo" dão aos miúdos. BOM TRABALHO !
Peço desculpa
, o seu modelo não tem bordos, por isso está melhor do que a original
Fil
Cumulonimbus
Re: Planos construção Radiation Shield (faça voçê mesmo)
Ficou excelente Kraliv! O meu ficou muito parecido ao teu, mas com ventilador (que nunca uso) e os pratos que comprei tinham bordos e esqueci-me de fazer lá furos para escorrer a água.
Mas o pior de tudo é a localização, tive que o pendurar debaixo de uma árvore
Ficou excelente Kraliv! O meu ficou muito parecido ao teu, mas com ventilador (que nunca uso) e os pratos que comprei tinham bordos e esqueci-me de fazer lá furos para escorrer a água.
Mas o pior de tudo é a localização, tive que o pendurar debaixo de uma árvore
Re: Planos construção Radiation Shield (faça voçê mesmo)
Podes (ainda) fazer para evitar a acumulação de água, como está aqui nestas imagens :
Já agora, podem ver todas a fotos da construção (muito bem feita) da R.S Ventilada, feita pelo colega Breitling do Foro Meteored, aqui neste link:
http://foro.meteored.com/index.php/topic,68364.0.html
Edit: Os meus pratos, como o Rossby entretanto reparou, não tinham bordos e são originais brancos.
Podes (ainda) fazer para evitar a acumulação de água, como está aqui nestas imagens
:
Já agora, podem ver todas a fotos da construção (muito bem feita) da R.S Ventilada, feita pelo colega Breitling do Foro Meteored, aqui neste link:
http://foro.meteored.com/index.php/topic,68364.0.html
Edit: Os meus pratos, como o Rossby entretanto reparou, não tinham bordos e são originais brancos.
Fil
Cumulonimbus
Re: Planos construção Radiation Shield (faça voçê mesmo)
É uma boa ideia, mas acho muito mais simples e fácil fazer furos nos bordos para a água escorrer
É uma boa ideia, mas acho muito mais simples e fácil fazer furos nos bordos para a água escorrer
Então: a minha nova estação (KNMI model)
Ola a todos (lamento, mas não fala Portugues muito bem),
Aqui podem ver a minha nova estação, que eu construi. A base deste modelo e o modelo do meu pais (em esta caso: Holanda). Interior: negro (absorber toda radiação solar indirecto/ exterior claro: branco).
Tenho uma Tinytag datalogger Ultra 2. E muito bom! No domingo, esteve no estação do WIlhelminadorp KNMI (25 km da minha casa) aos 15:00h a so 4 metros da estação do KNMI. Fui uma dia quente (para Holanda em septembro) com sol, 2 m/s vento e 22,0 C. O tinytag em minha estação a 15:00 : 21,878 C.
Ontem, esteve no KNMI Vlissingen a 8 km da minha casa. Eu esteve a
4 m do estação do KNMI (ver a Photographia). Aos 00:20 h e 00:30 h: KNMI 12,8 e 12,9 C. A minha estação 12,940 e 12,919 C.
Estou muito feliz com a combinação do estação e o datalogger! O logger tem uma memoria para 30000 dados (minima, maxima e Tactual) e podes medir com um intervalo de 1 s a 1 dia.
Fazer esta estação custo so 20 a 25 euro's. Com ventilador (24 horas) 60 euros.
Aqui, algumas photgraphias:
http://picasaweb.google.com/simoes.jacinto/WeerstationSeptember2007
Boa noite!
Ola a todos (lamento, mas não fala Portugues muito bem),
Aqui podem ver a minha nova estação, que eu construi. A base deste modelo e o modelo do meu pais (em esta caso: Holanda). Interior: negro (absorber toda radiação solar indirecto/ exterior claro: branco).
Tenho uma Tinytag datalogger Ultra 2. E muito bom! No domingo, esteve no estação do WIlhelminadorp KNMI (25 km da minha casa) aos 15:00h a so 4 metros da estação do KNMI. Fui uma dia quente (para Holanda em septembro) com sol, 2 m/s vento e 22,0 C. O tinytag em minha estação a 15:00 : 21,878 C.
Ontem, esteve no KNMI Vlissingen a 8 km da minha casa. Eu esteve a
4 m do estação do KNMI (ver a Photographia). Aos 00:20 h e 00:30 h: KNMI 12,8 e 12,9 C. A minha estação 12,940 e 12,919 C.
Estou muito feliz com a combinação do estação e o datalogger! O logger tem uma memoria para 30000 dados (minima, maxima e Tactual) e podes medir com um intervalo de 1 s a 1 dia.
Fazer esta estação custo so 20 a 25 euro's. Com ventilador (24 horas) 60 euros.
Aqui, algumas photgraphias:
http://picasaweb.google.com/simoes.jacinto/WeerstationSeptember2007
Boa noite!
